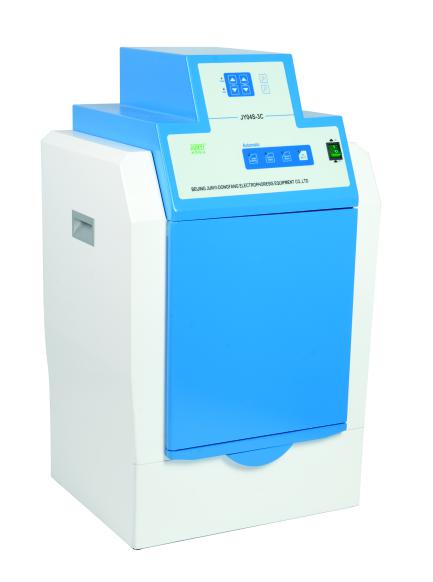

凝胶成像分析系统 JY04S-3E

技术规格

有效像素：2560×1920

像素尺寸：5.4×5.4（μm）

分 辨 率：500万像素

信 噪 比：≥56db；

灵 敏 度：可检测出低于20pgEB染色的双链DNA

摄 像 头：进口低照度高分辨率数字CCD

变焦镜头：F=1:1.2，2/3英寸进口6倍变焦镜头

滤 光 片：590（nm）

紫外光透射面积（W×L）：250×200（mm）

可见光透射面积（W×L）：250×210（mm）

透射紫外光源波长：302（nm）

反射紫外光源波长：254、365（nm）

透射紫外灯管功率：302nm（8W）

反射紫外灯管功率：254nm（11W）、365nm（11W）

外形尺寸（L×W×H）：470×405×820（mm）

净重：29.0（kg）

性能特点

• 配备进口低照度高分辨率数字CCD，便于捕捉微弱谱带、实时

浏览、全屏显示、操作简便；

• 配备进口6倍变焦镜头，便于凝胶的缩放观察；

• 凝胶放置中心指示灯，方便凝胶放置在中心位置；

• 智能化控制暗箱：

可通过面板实现对变焦、聚焦、光圈、紫外灯及白光灯的控制功能；

  具有开门自动断紫外线功能、及用于切胶的紫外强制开关；

  具有紫外灯自动延时关断功能；

  具有对电动变焦镜头的驱动保护功能，RS232接口或USB接口；

  抽屉式活动胶台（配专用切胶罩），便于观察、操作、切胶；

• 配备超薄（透射）鳞屏转换板和（反射）白光源；

• 采用多层镀膜滤光镜组，有效滤除背景干扰噪声；

•可通过电脑实现对变焦、聚焦、光圈、紫外灯及白光灯的控制功能；

• 系统由规范可靠的模块化部件组成，易于维修或更换部件；

• 标配计算机。

产品用途

JY系列凝胶成像分析系统适用于电泳结束后对凝胶谱带的观察、拍摄和分析。借助于高分辨率CCD和变焦镜头，获取到肉眼难以识别的微弱电泳谱带，采用专用滤光镜组有效滤除背景干扰噪声，同时最大程度地控制溴化乙锭（EB）的污染和紫外线泄露，实现简捷地对电泳结果进行屏幕放大显示、保存、标记或编辑、整理实验报告、打印、网上传输等，摆脱实验人员繁琐的操作过程，达到普通紫外分析仪或胶片观察箱难以比拟的功效。
